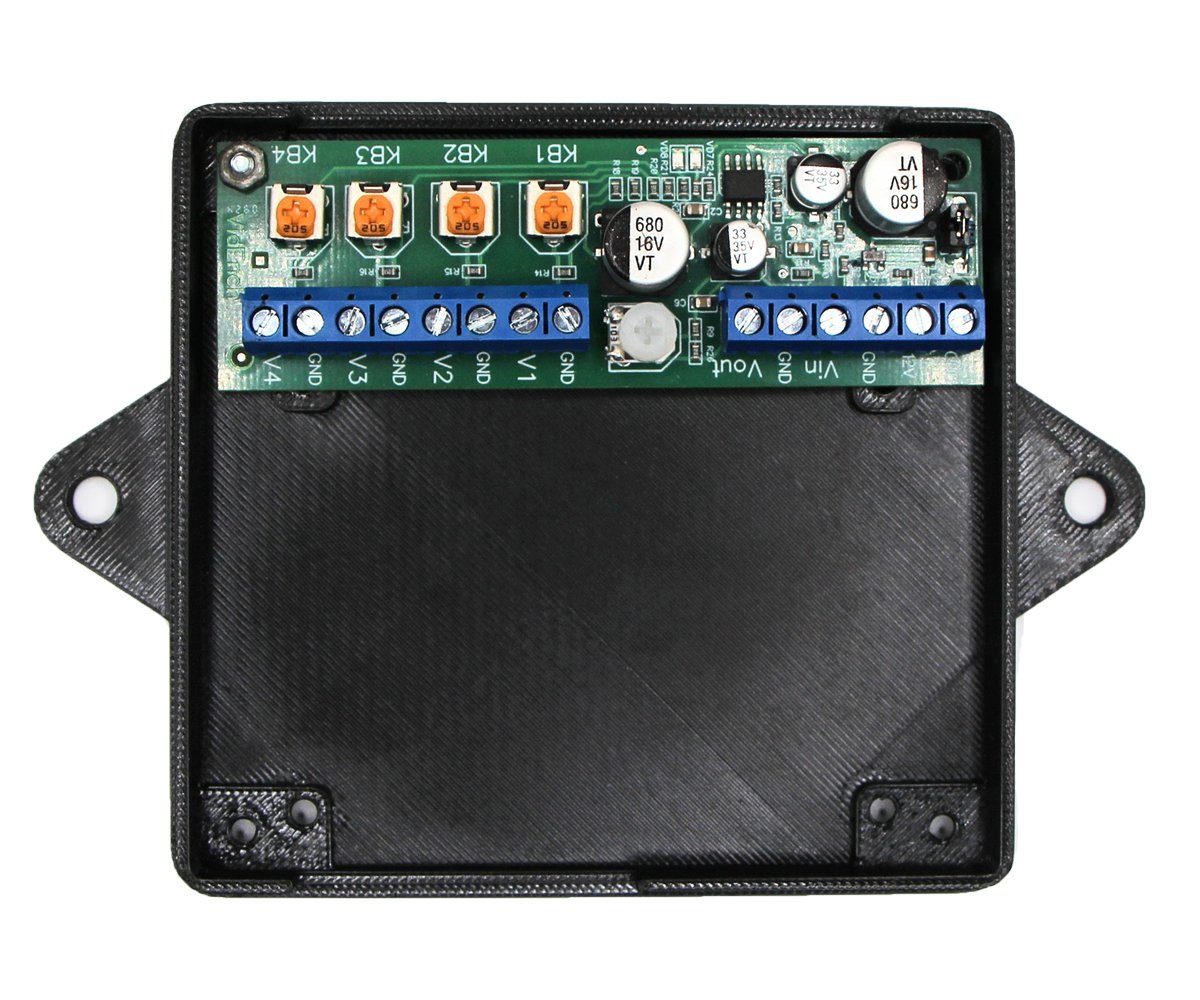

Усилитель-разветвитель видеосигнала на 4 канала оснащен световой индикацией уровня сигнала и предназначен для равномерного распределения, согласования и компенсации потерь видеосигнала. Благодаря своему высокому коэффициенту усиления и широкой полосе пропускания, он способен передавать как цветные, так и черно-белые видеосигналы на значительные расстояния с максимальным качеством изображения.
Видеоразветвителем является мощная микросхема, предназначенная для поставок в Евросоюз, она значительно надежнее и качественнее аналогов, поставляемых в РФ. Плюс оригинальная разводка защищает её от любых необдуманных подключений, питания + и - питания, подачи повышенного напряжения на вход или выход, короткого замыкания и т.д. Второй особенностью видеоразветвителя является особенное внимание индикации всех режимов его работы, позволяющей без каких-либо приборов легко его настроить, быстро найти обрыв или другую неисправность в сети любой этажности, ни минуты не теряя на измерения видеосигнала, которые классическими приборами монтажников измерить невозможно.
Индикация видеоразветвителя:
1. Для того, чтобы видео с подъезда было с минимальными наводками, его размах видеосигнала, уже с 1-го этажа, должен быть 2-3 вольта, у стандартных видеокамер размах сигнала только 1 Вольт, как его усилить, читайте пункт 4. .
2. Оптимальная настройка - отверткой добиться слабого свечения зеленого светодиода (синий светодиод, это индикация наличия нормального питания, от 8 до 14 Вольт, т.е. порядка 12 Вольт);
3. Зелёный светодиод - регулятором невозможно его зажечь, значит видеосигнал от камеры идёт без видеоусилителя и сама камера даёт небольшой, стандартный размах сигнала, только 1Вольт. Можно не покупать магистральный видеоусилитель, использовать один из данных видеоразветвителей как магистральный: объединить два-три видеовыхода, например 2,3,4 и подать этот видео с 1-го этажа, а 1-й выход оставить консьержу или какой-либо квартире нижнего этажа.
4. Если у видеоразветвителя, на этаже, нет ни одного, реально подключенного монитора, то видеоразветвитель даст вам сигнал об этом постоянным, неярким свечением зеленого светодиода, который будет светиться при любом положении регулятора, т.е. яркость светодиода не будет регулироваться
Применение данного устройства позволяет минимизировать потери качества при передаче видеосигнала на большие дистанции, что особенно важно для систем видеонаблюдения, где качество изображения играет решающую роль.

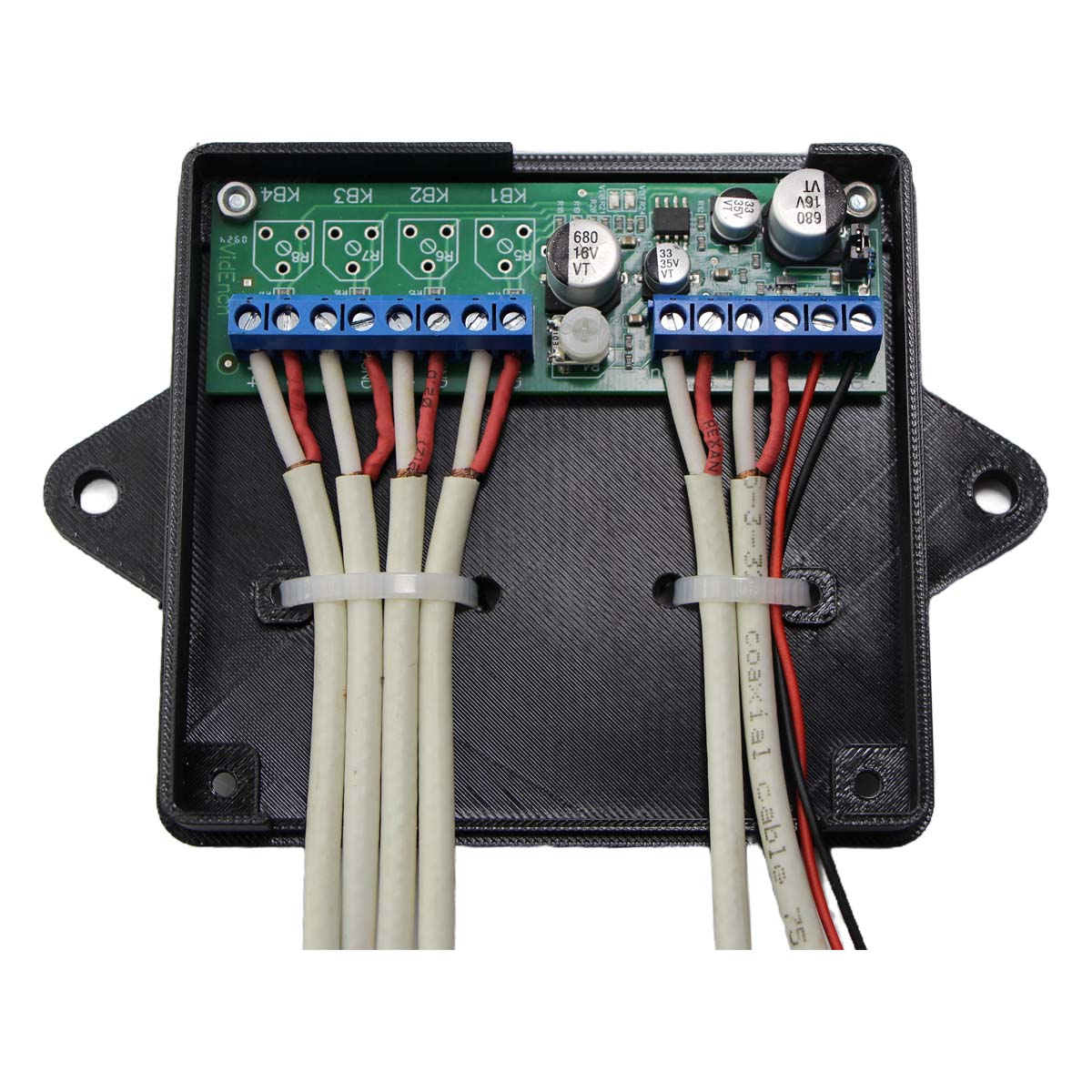

Усилитель поддерживает использование недорогого и тонкого коаксиального кабеля, что делает его практичным и экономичным вариантом для передачи видеосигнала.
Выбирая данное устройство, вы получаете надежное решение для распределения видеосигнала на значительных расстояниях. Также усилитель можно использовать в качестве магистрального.
Дополнительные характеристики SINARAI RA-04: устройство предназначено для усиления и коррекции видеосигнала с разделением на четыре независимых канала, что исключает взаимное влияние нагрузки на выходах. Каждый канал предоставляет индивидуальную настройку коэффициента усиления и включает защиту от короткого замыкания, помехоподавляющий фильтр и другие функции (вниз), а источник питания должен быть рассчитан на соответствующую нагрузку. Напряжение питания, В (DC) - 8-14. Ток потребления, мА - 40-100 (зависит от характера нагрузки, длины линии и уровня видеосигнала). Полоса пропускания, МГц - до 85. Входное сопротивление, Ом - 75. Выходное сопротивление, Ом - 75. Коэффициент усиления, дБ - 0-12. Напряжение входного сигнала, Vp-p - 0,5-1,5.
